Encoder incremental de eje saliente OG 9 (Baumer Hübner)
Sensor óptico de rotación con eje macizo y brida normalizada Euro B10, diseñado para la monitorización de velocidad y posición en accionamientos industriales de servicio pesado.
Descripción técnica y características constructivas

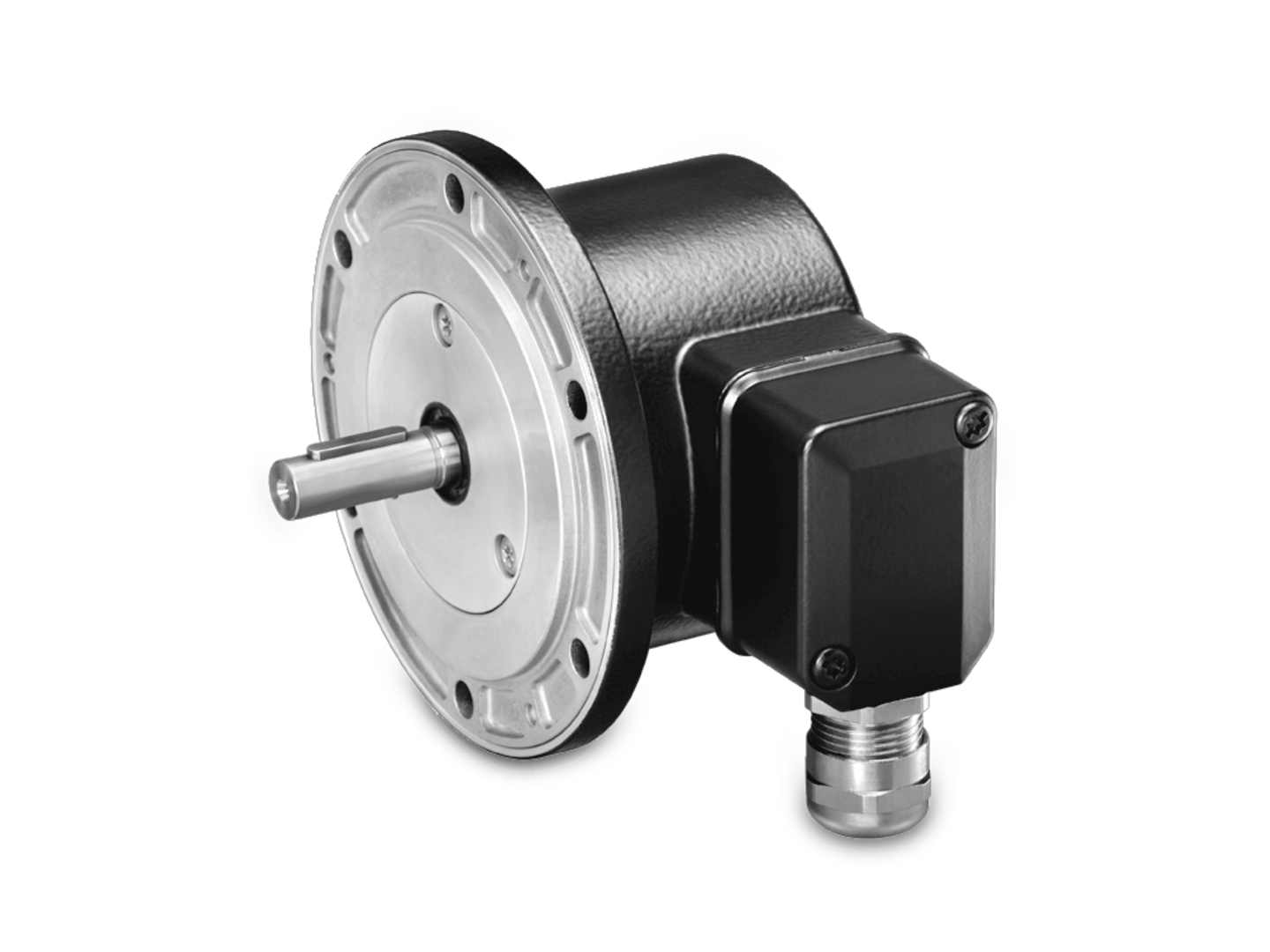

El encoder OG 9 de Baumer Hübner es un emisor de impulsos incremental con eje saliente macizo de Ø11 mm y acoplamiento mediante brida Euro B10. Emplea un principio de captación óptica de alta precisión para medir la velocidad de giro y posición angular en maquinaria pesada, siderurgia, grúas y motores eléctricos.
Distribuido por Eurohübner dentro de la gama de productos de Baumer Group, este equipo destaca por su robustez mecánica, su tolerancia a elevadas cargas de eje y su compatibilidad con señales lógicas estándar en la industria.
Propiedades principales
- Diseño mecánico normalizado: eje macizo de Ø11 mm y brida Euro B10 para acoplamiento elástico directo.
- Caja de bornes orientable: bornero de conexión con giro de 180° que simplifica la entrada de cable y el mantenimiento en campo.
- Señales de salida robustas: etapas de salida HTL o TTL (RS422) con canales complementarios (A, B, señal de cero e invertidas).
- Resistencia ambiental: envolvente metálica con elevado grado de protección frente a polvo, humedad y vibraciones mecánicas continuas.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Principio de detección | Óptico |
| Tipo de eje | Eje macizo Ø11 mm |
| Fijación mecánica | Brida Euro B10 |
| Resolución (impulsos por vuelta) | 25 a 5.000 PPR (estándar, según modelo) |
| Niveles lógicos / Señales de salida | HTL / Push-Pull o TTL / RS422 (canales A, B, 0 + invertidos) |
| Tensión de alimentación | 5 V CC ±5 % / 9 a 30 V CC |
| Conexión eléctrica | Caja de bornes giratoria 180° o conector axial/radial |
| Grado de protección | IP55 / IP65 (según versión) |
Campos de aplicación
Indicado para accionamientos principales y auxiliares en laminación, maquinaria de elevación y transporte, plantas de procesamiento químico y motores eléctricos de tracción donde se requiere estabilidad de señal frente a interferencias electromagnéticas.
